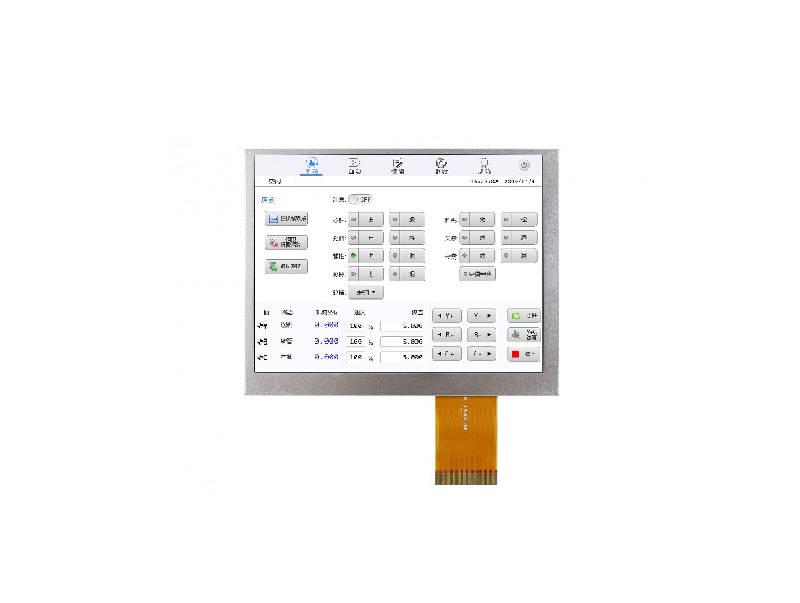

G057VGE-T01
2023-03-06 16:19:16
产品特点：
制造商：群创
型号：G057VGE-T01
类型：a-Si TFT-LCD , 液晶模组
RoHS：RoHS Compliance
工作温度：-30 ~ 85 °C
存储温度：-30 ~ 85 °C
应用产品：工业
一、群创5.7寸工业液晶屏G057VGE-T01应用特征
制造商 | 群创 |
型号 | G057VGE-T01 |
类型 | a-Si TFT-LCD , 液晶模组 |
RoHS | RoHS Compliance |
工作温度 | -30 ~ 85 °C |
存储温度 | -30 ~ 85 °C |
应用产品 | 工业 |
二、群创5.7寸工业液晶屏G057VGE-T01结构特征
对角尺寸 | 5.7" |
像素数量 | 640(RGB)×480, VGA |
像素排列 | RGB垂直条状 |
点间距(H×V) | 0.060×0.180 mm |
像素间距(H×V) | 0.180×0.180 mm [141PPI] |
显示区域(H×V) | 115.2×86.4 mm |
开口区域(H×V) | 118.2×89.4 mm |
外观尺寸(H×V) | 144×104.6 mm |
外观厚度 | 12.3±0.5 mm |
物理形状 | 平面矩形 |
宽高比(H:V) | 4:3 |
风景肖像 | 风景模式 |
重量 | 155/170g (Typ./Max.) |
表面处理 | 雾面 (Haze 25%) |
三、群创5.7寸工业液晶屏G057VGE-T01光学特征
显示亮度 | 450 cd/m² (Typ.) |
显示模式 | TN，常白显示，透射式 |
对比度 | 800:1 (Typ.) (透射) |
推荐视角 | 6 o'clock |
可视角度 | 80/80/70/70 (Typ.)(CR≥10) |
响应时间 | 15/35 (Typ.)(Tr/Td) (ms) |
色温 | 6485K |
支持颜色 | 262K (6-bit) |
白色坐标 | Wx:0.313; Wy:0.329 |
NTSC比值 | 54% |
sRGB覆盖率 | 75% |
Adobe RGB覆盖率 | 57% |
DCI-P3覆盖率 | 56% |
Rec.2020覆盖率 | 40% |
亮度均匀性 | 1.25/1.40 (Typ./Max.)(5 points) |
四、群创5.7寸工业液晶屏G057VGE-T01电子特征
帧频率 | 60Hz |
翻转扫描 | 翻转 (水平/垂直) |
功率总耗 | 3.5W (Typ.) |
时序控制 (T-CON) | Embedded T-CON |
五、群创5.7寸工业液晶屏G057VGE-T01光源特征
光源类型 | WLED |
位置 | 侧入式光源 |
寿命(小时) | 50K (Min.) |
WLED驱动状态 | 含LED驱动器 |
物理类型 | 端子 |
输入电压 | 12.0±1.2V |
输入电流 | 0.26±0.03A |
功率消耗 | 2.45W (Typ.) |
六、群创5.7寸工业液晶屏G057VGE-T01信号特征
输入电压 | 3.3V (Typ.) |
输入电流 | 140/190mA (Typ./Max.) |
功率消耗 | 0.53W (Typ.) |
信号逻辑电压 | 0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC |
